¿Cuál es el conocimiento básico de PCB?

Una placa de circuito (también conocida como placa PCB) es una versión con cables impresos. Su función principal es reducir el espacio ocupado por los cables y organizar los cables en un diseño claro.

La placa de circuito es el resultado del procesamiento del laminado revestido de cobre, que se realiza cubriendo una pieza de lámina de cobre en la superficie del sustrato aislante.

Los laminados revestidos de cobre generalmente se procesan mediante grabado. El método consiste en aplicar material resistente a la corrosión a las líneas que se retendrán en el laminado revestido de cobre, y luego usar agentes químicos para grabar el resto, y el resto es la lámina de cobre utilizada como alambre.

Al mirar el tablero real, hay lugares donde el cable es más ancho, incluso una pieza grande (generalmente el cable de tierra). Esto se basa en la fórmula corriente = voltaje/resistencia, reduciendo el efecto de la resistencia del cable sobre la magnitud de la corriente. Por lo general, la relación de ancho de línea es: cable de tierra > cable de alimentación > cable de señal.

¿Cómo obtener la placa PCB?

Por lo general, el diagrama de PCB no se dibuja directamente en un solo paso, sino que el circuito se dibuja primero y luego se convierte en un diagrama de PCB.

A continuación se muestra un ejemplo de una PCB que utiliza un micro usb para encender una luz LED.

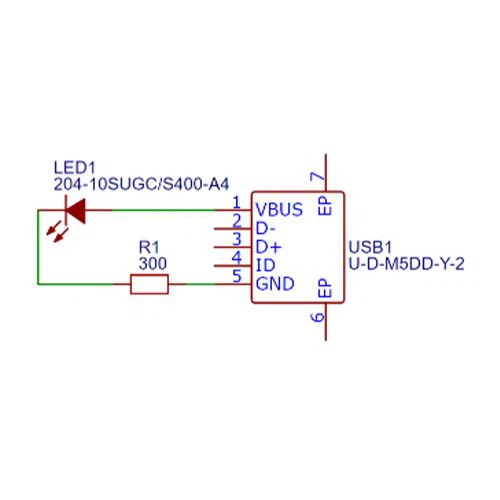

Paso 1: Diagrama de circuito

El Paso 2: Diagrama de PCB

Paso 3: echa un vistazo a la vista previa de la placa en 2D:

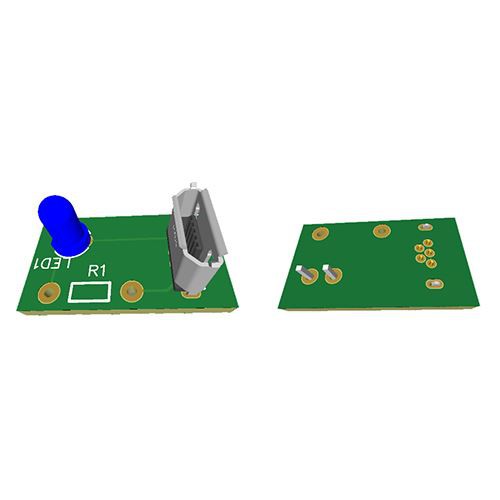

Paso 4: vista previa en 3D:

Por lo general, los componentes están estrechamente unidos a la placa de circuito para reducir el volumen, y están soldados en el otro lado de la placa, por lo que habrá almohadillas en la parte posterior. Después de perforar el agujero, ya que el centro de la tabla es una capa aislante, es necesario recubrir la pared del orificio con una capa de metal y conectarla a la almohadilla en la parte posterior para la conducción.

Paso 5: La parte de una PCB

Dispositivo: Componentes. En la placa de luz PCB, el dispositivo aparece en forma de almohadilla + serigrafía.

Almohadilla: La almohadilla contiene el orificio de plomo y la lámina de cobre circundante.

Traza: alambre.

Vía: Un orificio que conecta cables a través de capas.

Serigrafía: Marque la información en el tablero con números o letras.

Máscara de soldadura: Evite soldar mal los pasadores adyacentes pero desconectados durante la soldadura.
